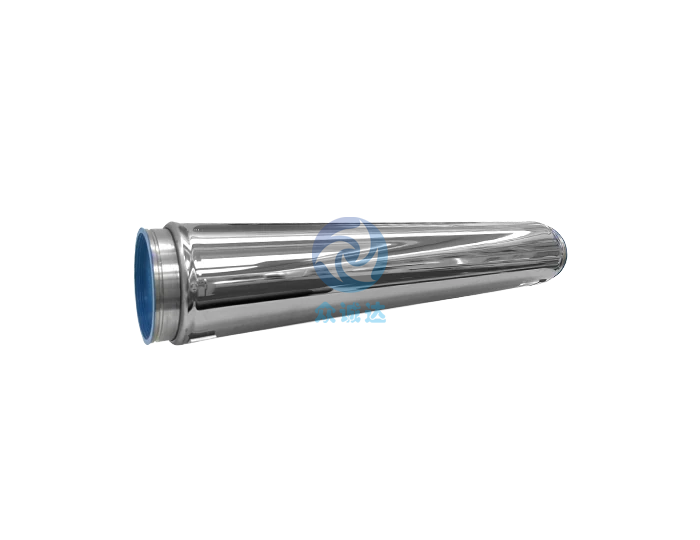

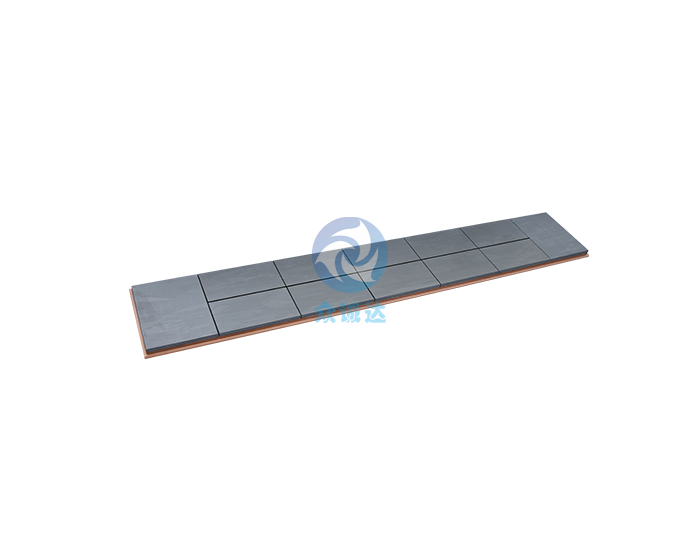

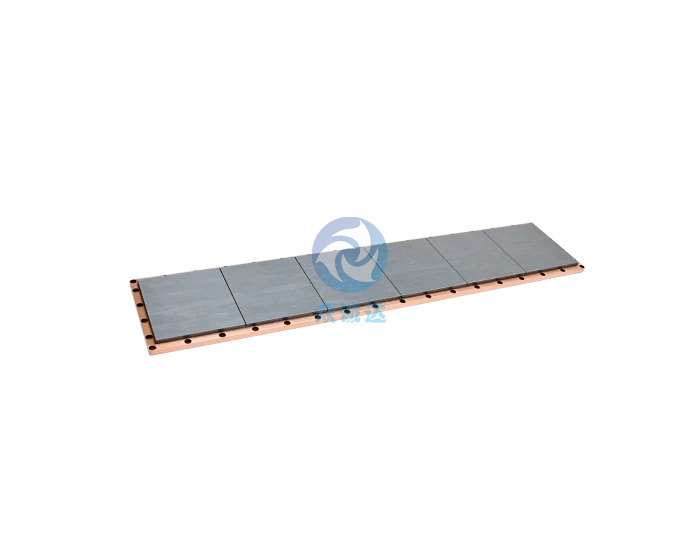

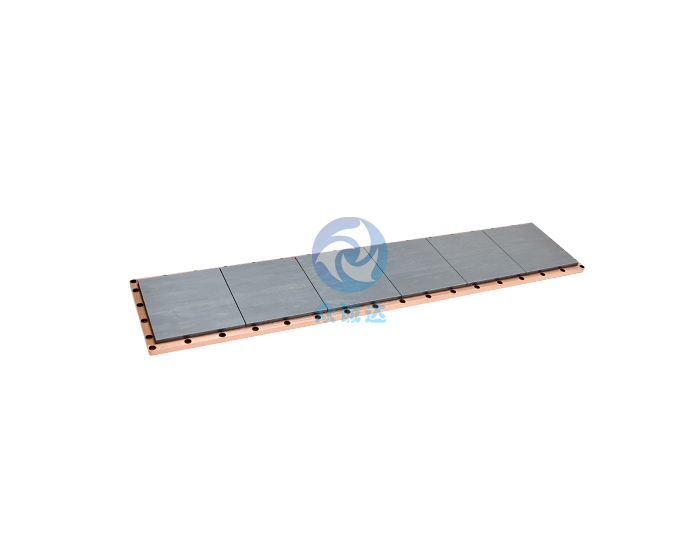

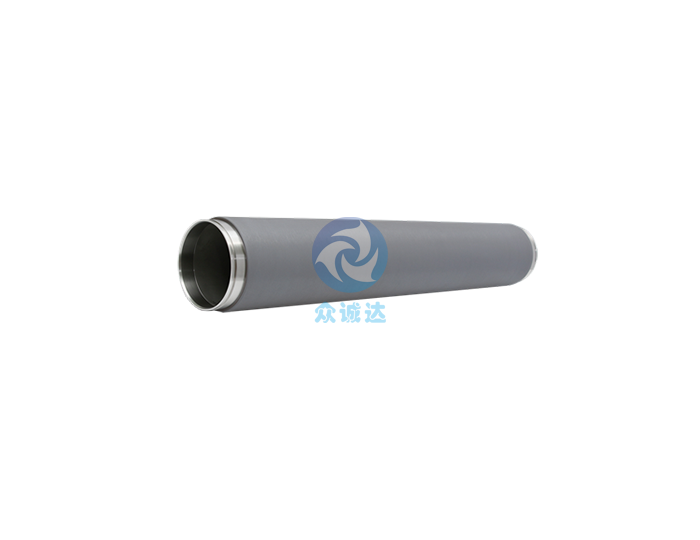

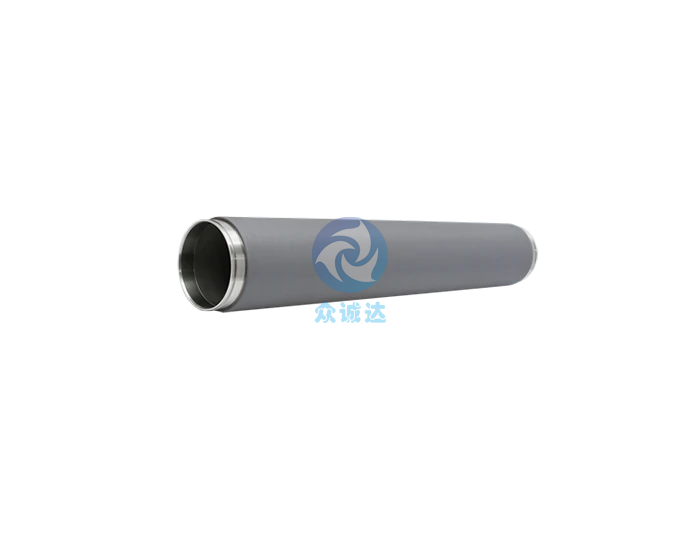

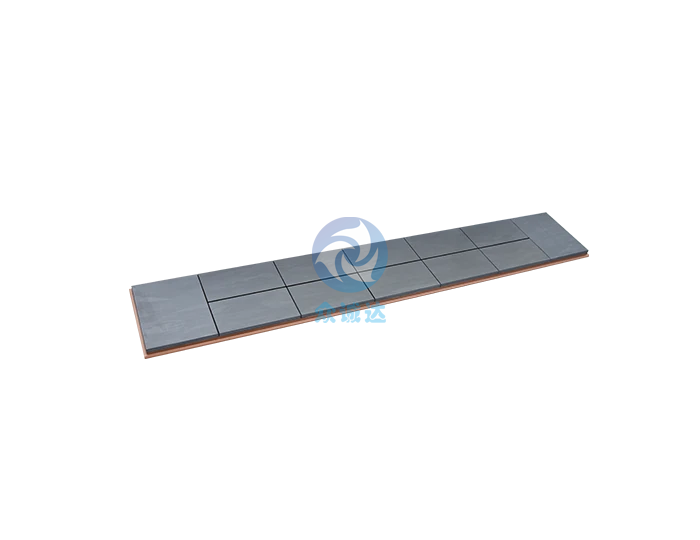

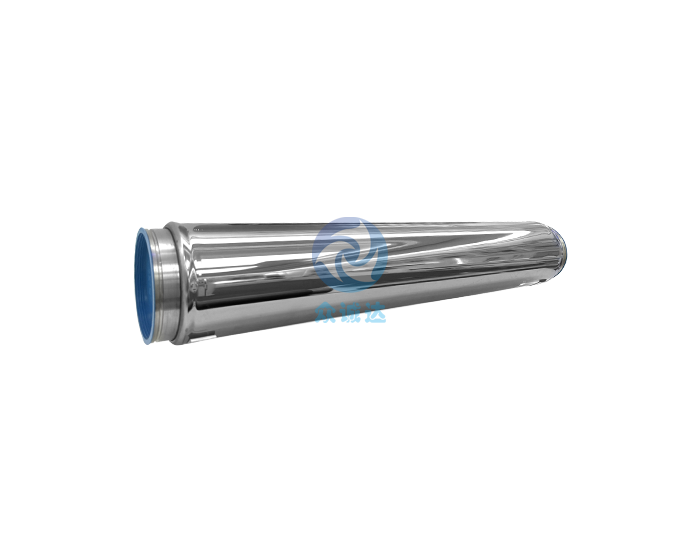

硅靶材的优异特性

• 高纯度，确保薄膜性能稳定

  硅靶材中晶硅纯度为99.999%（5N），Hsi纯度为99.99%（4N），高纯度特性可有效保障溅射薄膜性能稳定，无杂质干扰，满足高端镀膜工艺的严苛要求，彰显硅靶材的核心品质优势，是高端薄膜沉积的核心前提。

• 优异的薄膜均匀性与致密性

  在PVD工艺中，硅靶材具有较高的溅射效率，适配多种真空镀膜设备。同时，其硅原子与常见衬底（如玻璃、金属、硅片）间具有良好附着性，可形成结构稳定、不易剥落的薄膜，满足高可靠性要求，保障溅射品质，凸显硅靶材的工艺优势。

• 良好的溅射速率与附着性

  硅靶材良好的导热性可快速散发其表面热量，防止局部过热。同时，其导电性是磁控溅射的前提，有助于实现高效镀膜，提升生产效率，适配规模化镀膜需求，进一步扩大硅靶材的应用范围。

硅靶材的广泛应用

1. 光学器件制造

   高纯度硅靶材因其高纯度能够保证光学器件的清晰、稳定和精度，可提高光学器件的性能和可靠性。在抗反射层和保护层应用中，在光纤通讯和集成光学电路中，硅靶材制备的二氧化硅薄膜作为光波导材料，用于传输和处理光信号，凸显其在光学领域的核心价值，是高端光学器件制造的关键硅靶材。

2. 半导体制造

   硅靶材用于制备LED的衬底和封装材料，可提高LED的发光效率和稳定性，成为半导体及LED制造不可或缺的关键材料，助力半导体产业向高端化、小型化升级，是半导体领域核心硅靶材应用场景。

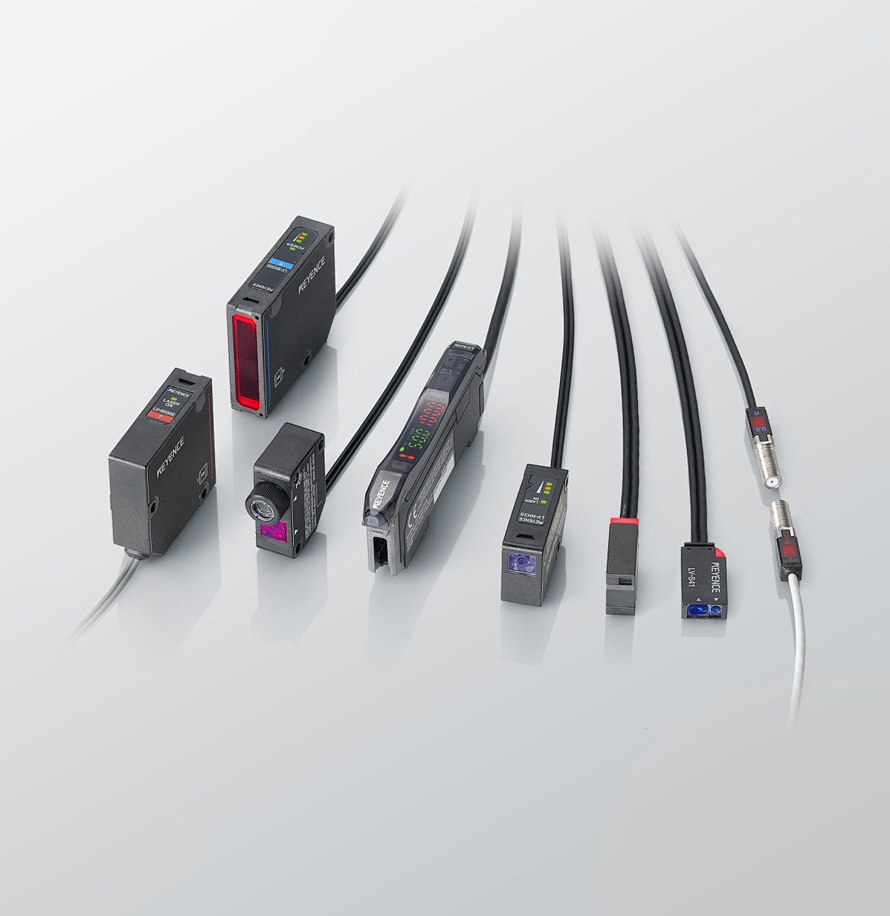

3. 传感器制造

   硅靶材用于制备传感器的敏感元件和信号处理电路，可提高传感器的灵敏度和准确性，适配传感器高端制造需求，拓展其应用场景，成为高端传感器制造的核心镀膜材料。
