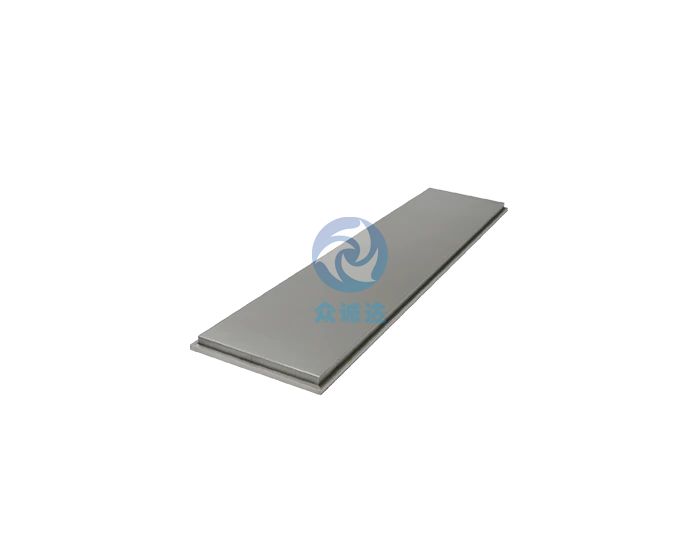

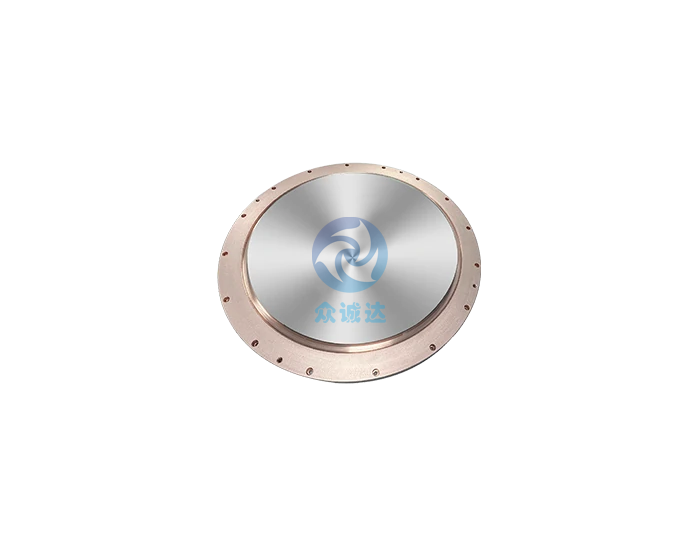

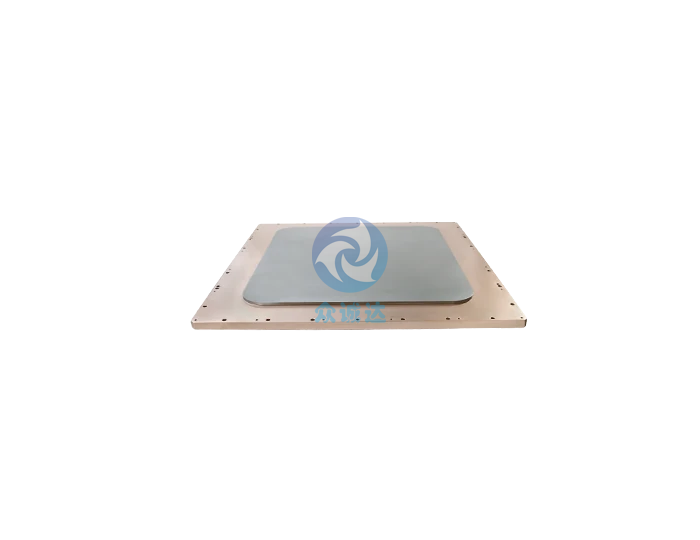

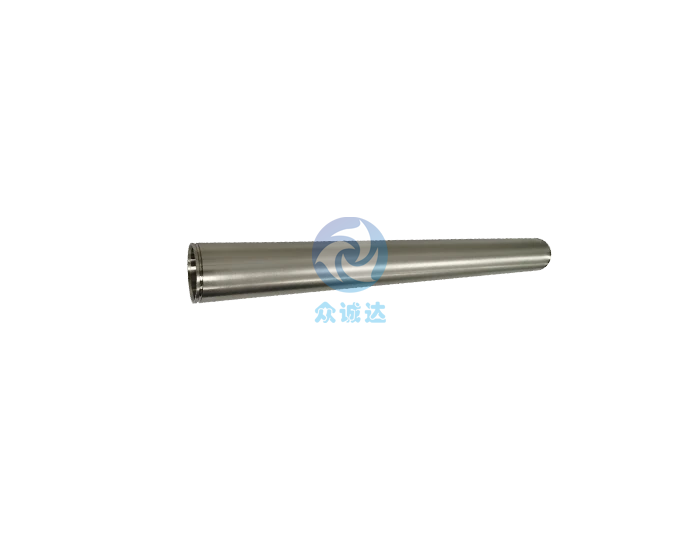

钛靶材 - PVD 镀膜核心材料 半导体高端制程关键耗材

在性能层面，钛靶材通过原子级纯度控制与微观结构调控实现行业技术领先。半导体级钛靶材产品纯度达 5N-6N 级别，杂质含量从 ppm 级降至 ppb 级，有效避免半导体器件电迁移失效问题。钛靶材密度精准控制在 4.506-4.51g/cm³ 理论值区间，配合≤50μm 精细化晶粒尺寸，完美满足 EUV 光刻对薄膜平整度的严苛工业需求，充分彰显钛靶材在高端镀膜领域的核心技术优势。

钛靶材的优异特性

• 良好的力学性能

  钛靶材的核心原料钛具有高的强度和低的密度，因此其制备的钛薄膜在许多结构性应用中具有优越的力学性能，膜层韧性强、抗冲击性优异，精准适配航空航天、精密机械等领域的结构性镀膜需求，是钛靶材核心应用优势之一。

• 耐腐蚀性

  钛靶材的核心原料钛在许多化学环境中具有很好的耐腐蚀性，钝化膜特性让该靶材具备超强抗腐蚀能力。其制备的钛薄膜在海水、酸碱介质等恶劣腐蚀环境中可提供长效有效的表面防护，大幅提升终端产品的使用寿命与工作稳定性，凸显钛靶材在防腐镀膜领域的独特耐腐优势。

• 高温稳定性

  钛靶材的核心原料钛在高温下具有良好的化学和物理稳定性，高温环境下无明显性能衰减。因此其制备的钛薄膜在航空航天、核能发电等高温极端领域具有广泛的工业化应用，完美适配各类极端高温场景的镀膜需求，拓展钛靶材高端工业应用边界。

• 装饰性

  钛靶材的核心原料钛可以通过氧化工艺形成各种颜色的致密氧化膜，色彩均匀且附着力强，具有良好的装饰性与耐磨性。其制备的钛薄膜广泛应用于珠宝、眼镜、高端钟表等产品的表面处理，兼顾美观与防护，进一步拓展钛靶材在高端装饰镀膜领域的应用场景。

• 高电阻率

  钛靶材的纯钛电阻率显著高于常用金属导体（如铜、铝），约 42.0 × 10⁻⁸ Ω・m (420 nΩ・m) (室温下)。具体数值受钛靶材纯度影响极大，高纯度（如 4N5）钛靶材有助于精准降低电阻率，满足精密电子领域的电学要求。

钛靶材的广泛应用

1. 半导体制造

   钛靶材是半导体芯片铜互连的 “守护神”：作为阻挡层，能有效阻止铜原子扩散侵蚀硅芯片基底，避免器件性能失效；同时作为粘附层，强力确保铜线与芯片底层紧密结合，提升互连结构稳定性。芯片制程越先进（7nm, 5nm, 3nm…），对钛靶材的纯度、致密度与薄膜均匀性要求越苛刻，其品质直接关乎半导体芯片的良率与核心性能，是半导体高端制程中不可或缺的关键核心材料。

2. 显示面板

   钛靶材在显示面板制造领域应用广泛且核心：

   ①在 TFT 阵列中充当电极组分（如 Mo-Ti 合金靶）或关键欧姆接触 / 粘附层，提升电极导电性与结构稳定性；

   ②为 ITO 透明电极提供强力附着 “地基”，解决 ITO 膜层脱落问题，大幅助力显示面板显示效果与使用寿命提升，精准适配 OLED、Mini LED 等高端显示领域的严苛需求。

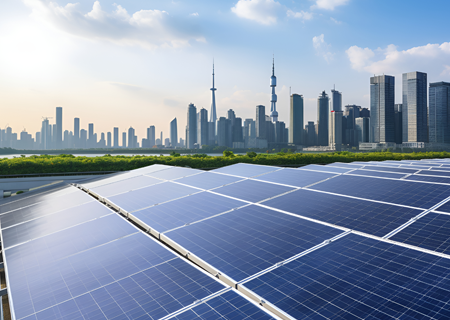

3. 光伏行业

   钛靶材是光伏高效电池背接触层与粘附层的优选镀膜材料，其制备的膜层导电性优、附着力强且抗老化性好，能有效提升光伏电池的工作稳定性与光电转换效率，降低电池衰减速率，适配光伏行业高效化、规模化的发展需求，是光伏电池制造的核心耗材之一。

4. 光学器件制造

   钛靶材可通过精准 PVD 镀膜工艺沉积高纯钛膜或二氧化钛 (TiO₂) 膜，广泛应用于光学镜头增透膜、精密滤光片、光催化自洁玻璃等光学器件制造，钛靶材的纯度直接决定光学膜层的透光率、折射率等核心指标，决定光学器件的性能极限，是高端光学器件制造的关键基础材料。
